什么是辅助线?

学习如何在Curve中创建辅助线(或参考线)之前,我们首先要理解什么是辅助线?为什么它对矢量设计如此重要?

辅助线是可以帮助您精确对齐画布上的文本和其他矢量对象的直线。如果想要设计页面整齐,需要把文字和矢量元素对齐到辅助线上。辅助线总是处于最上层,清晰可见,方便定位。然而,辅助线并不会干扰到您的文档图层,在导出的作品中也不会出现。

在Curve中,有三种不同类型辅助线:

  • 水平线和垂直线:直接从标尺中拖出即可创建。
  • 图形辅助线:图形辅助线可以是任何形状(线条、圆形等),可通过激活“辅助线”面板时出现的“辅助线工具栏”来创建。
  • 智能辅助线:垂直或水平的短线,如果开启了设置中的"智能参考线"吸附选项,当在画布上移动选中目标时,会自动出现。

Linearity Curve中所有的参考线默认设置为激活和可见,但您可以在视图 > 显示参考线中隐藏参考线。

图形辅助线

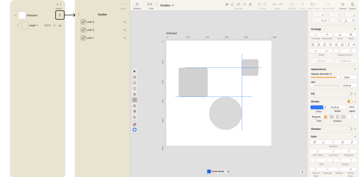

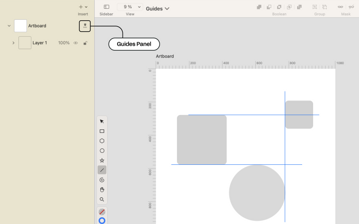

Curve中的图形辅助线可以通过访问辅助线面板来创建。要绘制新的图形辅助线,请点击图层菜单中画板标题右侧的辅助线图标。您会进入一个独立的辅助线面板,工具栏会自动变为辅助线工具栏,且仅显示绘图工具。

如何创建图形辅助线

辅助线工具栏中选择任意工具,然后直接在画布上开始绘制。图形辅助线的形状可以是简单的直线,也可以是复杂的方形、圆形、多边形或螺旋形。

一旦您绘制好参考线,把它拖曳至画布上的合适位置,然后再转到“图层菜单”。

图形辅助线会被自动锁定。您也可以通过菜单栏中的视图 > 吸附到参考线激活吸附到参考线功能,助您轻松精准对齐文档中的元素。

Note:

图形辅助线将始终显示在设计的最上层,并在其他层上绘图时锁定。

复制图形辅助线

来到辅助线图层,选择您要复制的辅助线,然后在按下⌥键的同时拖放该辅助线即可。

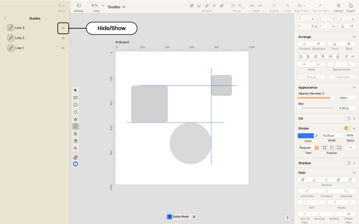

隐藏/显示图形辅助线

  • 点击图层标题旁边的隐藏/显示图标来隐藏或显示该图层的所有辅助线。
  • 点击每条辅助线旁边的隐藏/显示图标来隐藏或显示该特定辅助线。

Note:

在图层中隐藏辅助线时,您画板上的任何智能辅助线也同时会被隐藏。

锁定辅助线

在其他图层上绘图时,辅助线图层内的所有元素都会被锁定。但当您在构建辅助线结构时,如果想要锁定某条特定辅助线,只需点击辅助线图层内每个子图层右侧的锁定按钮即可。

如何使用标尺并创建辅助线

Curve默认显示标尺,您的文档中每个画板上都附有可供参考的标尺。

如何使用标尺并创建辅助线

辅助线是垂直或水平的直线,从标尺上拖拽至画板中就可以创建辅助线。

Note:

只有当标尺被激活时,才可添加辅助线。

如果您要添加一条新的辅助线,点击标尺上的任何地方,将其拖拽至画布上即可。画布上会出现一条蓝色的辅助线,在整个设计过程中辅助您制图。

要创建水平辅助线,请点击并拖拽您的画板左边界的标尺。

要创建垂直辅助线,请点击并拖拽您的画板上边界的标尺。

删除辅助线

要删除辅助线,点击并按住辅助线的手柄,将其移到艺术板外。这样辅助线就消失了。

如何自动吸附辅助线

当您移动和抓取任何元素到您的文档时,Vectornator会靠近附近元素自动显示浅蓝色的智能辅助线,在靠近元素中心/边缘时自动吸附。

您可以在Vectornator中激活您的辅助线吸附/捕捉选项,可以帮助您精准对齐。

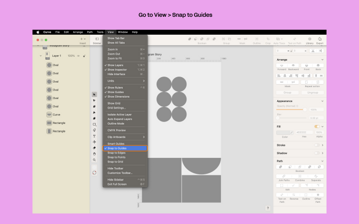

要激活"吸附"选项,从菜单栏进入视图 > 吸附到辅助线

您可以通过我们的教学视频标志设计教程更好的理解使用辅助线。
